  1. СПДС

Трафареты СПДС

Данный архив предназначен, для создания многостраничных документов в приложении MS Visio.

PreviousМои трафаретыNextТрафарет ГОСТ 21.101-97

Last updated 16 days ago

Was this helpful?

Данный архив предназначен, для создания многостраничных документов оформленных в соответствии с требованиям . Может быть полезен широкому кругу пользователей: студентам, инженерам, техническим писателям.

Состав архива

Архив содержит ряд фигур содержащихся в наборах , , и .

Состав трафарета ГОСТ Р 21.1101-2013

Название фигуры

Описание мастера

Титул_обложка

Обложка и титульный лист с автоматическим выбором. Формы 12 и 13.

Рамка

Рамка с возможностью выбора основной надписи. Формы 3, 5 и 6.

BP4

Автоматически заполняемая ведомость рабочих чертежей основного комплекта. Форма 1.

Форма 1

Форма 2

Ведомость основных комплектов рабочих чертежей. Ведомость ссылочных и прилагаемых документов.

Ведомость документов основного комплекта рабочих чертежей. Форма 2.

Форма 7

Спецификация. Форма 7.

Форма 14

Состав проектной документации. Состав отчетной документации по результатам инженерных изысканий. Форма 14.

Спецификация

Спецификацию оборудования, изделий и материалов. Форма 1*.

* - Данная фигура относится "Система проектной документации для строительства (СПДС). Правила выполнения спецификации оборудования, изделий и материалов".

Этот набор элементов является основным в данном архиве. Он предоставляет возможность добавлять в документ единообразное оформление и использовать в документе поля.

Состав трафарета ГОСТ 21.501-2011

Название

Описание мастера

Форма 2

Экспликация помещений. Форма 2.

Форма 3

Ведомость перемычек. Форма 3.

Форма 4

Экспликация полов. Форма 4.

Форма 6

Ведомость деталей. Форма 6.

Форма 7

Спецификация на изделие, состоящее только из деталей. Форма 7.

Форма 8

Групповая спецификация на изделие, состоящее только из деталей. Форма 8.

Состав трафарета ГОСТ Р 21.608-2014

Название

Описание мастера

Форма 2

Ведомость узлов установки электрического оборудования. Форма 2.

Форма 3

Данные о комплектных конденсаторных установках. Форма 3.

Форма 6

Кабельный журнал для питающей и распределительной сетей. Форма 6.

Описание трафарета ГОСТ Р 21.1101-2013

В состав данного набора относятся фигуры имитирующие ряд форм из ГОСТ Р 21.1101-2013 (Формы 1, 2, 3, 5, 6, 7, 12, 13 и 14), спецификацию по ГОСТ 21.110-2013 (Форма 1).

Мастер «Титул_обложка»

Внешний вид мастера (Приложение Н. Форма 12 или 13) зависит от того на каком листе по порядку документа он вставлен. На первом листе вид будет соответствовать обложке (форма 12), на втором титульному листу (форма 13).

На верхней границе фигуры есть желтая точка с помощью, которой можно регулировать ширину поля для размещения логотипа.

На левой стороне фигуры расположен ряд аналогичных точек, для регулировки местоположения текстовых полей на титульном листе/обложке.

На листе Обложка, возможно изменить видимость надписей для согласующих лиц. Для этого нужно выделить фигуру, щелкнуть правой кнопкой мыши и выбрать пункт меню «Показать подписи».

Мастер «Рамка»

Изменить внешний вид данной фигуры (Приложение Ж, формы 3, 5 и 6) можно выделив ее и щелкнув правой кнопкой мыши и выбрать пункт «Окно свойств».

В выпадающем списке можно задать форму основной надписи используемой в рамке (см. верхнее поле на форме).

Во второй строке на форме можно задать обозначение и наименование раздела, которое будет отображаться в форме. В данном случае используются названия и обозначения, применяемые в отрасли связи.

Фамилии в строках Разработал, Проверил, ГИП, Н.контроль, Утвердил и даты в них по умолчанию соответствуют значениям общим для всего документа. При необходимости эти значения можно изменить, предварительно выделив строку, щелкнуть правой кнопкой мыши выбрать самый верхний пункт в контекстном меню Изменить.

Фамилии выбираются из выпадающего списка, который можно увидеть щелкнув мышью по треугольнику с правой стороны. Также возможна навигация с помощью клавиш Вверх/Вниз на клавиатуре.

Дату можно выбрать из выпадающего календаря.

Если поля содержащих фамилию и дату оставить пустыми (длина текста составляет 0 символов), то текст в данной строке будет скрыт.

Мастер «Спецификация»

Этот мастер я задумал по причине того, что мне не нравилось как выглядит спецификация вставленная в Visio из Excel. Чтоб воспользоваться этим инструментом, нужно предварительно перенести свою спецификацию в Excel в файл спецификация.xls из архива. В этом файле подобраны высоты строк для отображения на первой странице 25 строк (случай на странице применяется Форма №3), на всех последующих страницах должно отражаться по 30 строк (случай на странице применяется Форма №6). Если вы применяете на странице Форму №5 ,то на странице должно умещаться 27 строк.Ширина столбцов также приближена к тому как это будет выглядеть на листе Visio.Есть два способа заполнения таблицы:

1. Предварительно скопировать нужное вам количество строк в Excel-евской таблице и вытащить мастер на лист. При этом появится вопрос окно диалога Paste special: из представленных вариантов необходимо выбрать Unformatted text или Unformatted Unicode text и нажать Ok.

При копировании нужно ОБЯЗАТЕЛЬНО скопировать первый пустой столбец А

Для навигации по тексту пользуемся комбинацией Ctrl и стрелок навигации ←, ↑, ↓ и →.

(см. образец файла в формате Excel в данном архиве).

Ctrl+→ -Вправо

Ctrl+← -Влево

Ctrl+↑ - К началу предыдущей строки

Ctrl+↓ - К началу следущей строки

2. Редактировать текст можно уже во вставленном мастере. Для этого можно нажать F2 или два раза щелкнуть мышью на таблице спецификации.

Заполняем содержимое "ячейки" таблицы, для перехода к "ячейке" в следующем столбце нажать клавишу Tab на клавиатуре. Для перевода курсора для ввода текста на следующей строке нажимаем кнопку Enter.

Табличные формы

Общая информация

К таким формам в данном комплекте относятся фигуры из наборов элементов ГОСТ Р 21.1101-2013 (формы 1, 2, 7 и 14), ГОСТ 21.501-2011 (формы 2-8) и ГОСТ Р 21.608-2014 (формы 1-3, 6).

Все фигуры имеют специальное форматирование:

  • с расстановкой табуляции текстовых полей (см. специальные символы над линейкой при редактировании блока текста) в соответсвующих столбцах таблицы;

  • межстрочное расстояние 8 мм.

Заполнение табличных форм производится по аналогии с заполнением фигуры Спецификация (см. описание выше).

Аналогично возможна вставка скопированных значений из Excel, по аналогии с фигурой Спецификация из набора элементов ГОСТ Р 21.1101-2013. Для вызова контекстного меню Специальная вставка выделите табличную фигуру и щелкните правой кнопкой мыши. Выберите верхний пункт появившегося контекстного меню.

Дополнительные возможности

Некоторые их табличных фигур обладают особым поведением:

  1. Позволяют изменять "высоту строки" табличной фигуры, потнув за контрол (желтую точку с правой стороны фигуры).

Встречается в фигурах Форма 3 и Форма 6 (ГОСТ 21.501-2011. Приложение А)

Для удобства подбора высоты кратной 8 мм, можно временно переключить размер сетки страницы на значение 8 мм. Для этого при выделенной табличной фигуре щелкните правой кнопкой мыши и в появившемся контекстном меню выберите пункт Установить сетку 8 мм.

Переместив табличную фигуру так, чтобы нижняя часть шапки таблицы располагалась ровно на линии сетки. Полученную высоту строки можно увидеть задержав мышь над контролом на несколько секунд после перемещения.

После установки желаемой "высоты строки", можно вернуть параметры сетки в исходное положение через команду Восстановить сетку в контекстном меню.

  1. Изменять "ширину столбцов" таблицы, потнув за контрол (желтую точку в нижней части "шапки таблицы" фигуры).

Встречается в фигурах Форма 3 и Форма 6 (ГОСТ 21.608-2014)

Полученную ширину столбца можно увидеть задержав мышь над контролом на несколько секунд после перемещения.

Форма обратной связи

Здесь вы можете оставлять свои пожелания к трафарету или сообщать об обнаруженных проблемах в его работе.

История версий

Обновление от 30.06.2020 - появилась возможность изменять используемый шрифт и добавлять наклонное начертание.

Видео инструкции по работе

Ведомость рабочих чертежей основного комплекта. Ведомость спецификаций. Форма .

Обновление от 11.10.2020 - на листах формата А4 с альбомной ориентацией расположение основной надписи соответствует .

Рис. 9. Изменение применяемого шрифта и установку курсива.
рисунку И.2
1
Системы проектной документации для строительства (СПДС)
ГОСТ Р 21.1101-2013
ГОСТ 21.110-2013
ГОСТ 21.501-2011
ГОСТ 21.608-2014
ГОСТ 21.110-2013
230KB
VisioSPDS.zip
archive
Ссылка на скачивание архива с трафаретами

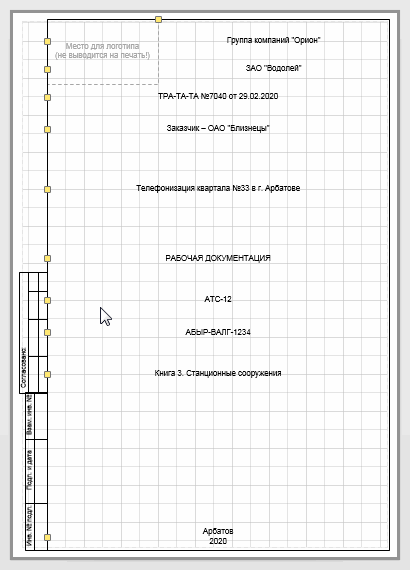

Рис. 1. Изменение текстовых полей на обложке/титульном листе.
Рис. 2. Добавление/скрытие согласующих подписей.

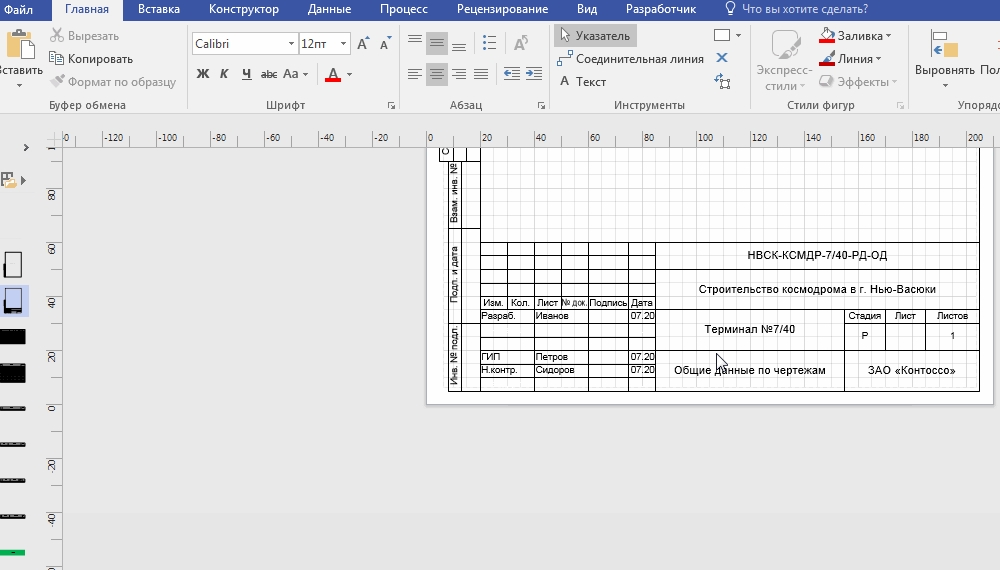

Рис. 3. Изменение внешнего вида основной надписи.
Рис. 4. Изменение фамилий и дат в основной надписи.
Рис. 5. Редактирование текста в табличной форме.
Рис. 6. Изменение "высоты строки"
Рис. 7. Изменение ширины столбцов
Рис. 8. Добавлена возможность установки основой надписи согласно рисунку И.2.
